1.Parameters

Product mallin

WLT-080R-AP20

Basic parametrit

●CPU Cortex-A8 arkkitehtuurifrequency 1,0 GHz

● Memory 512MB DDR3

● Flash256MB NandFlash

 Displaynäytön

● Koko8 inch

● Resolution:800 ×600

● Wide-temperature Kirjoita64K värejä tai 260K värit

● LCD taustavalolifetime>50000 tuntia

Touchnäytön

4-wireaesistance kosketusnäyttö(driver sisällä)

 Hardware käyttöliittymä

● 4 kanava 3-wire RS-232 sarjaportti(COM1,COM2,COM3,COM4),ja joka voidaan muokata RS-485 väyläliitäntä.

● 2 channel RS-485 interface, multiplexing AS COM1/COM2 ofRS-232( DB9).

● 1 kanava eristetty Voi linja(driver sisällä).(optional)

● 1 kanavainen USB device liitäntäsupport ActiveSync yhteyden PC vaihtaa tietoja ja debug sovellus.

● 1 channel USB Host liitännänsupport hiiri keyboard u levyetc

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikka,support SD/MMC card.

● 1 kanava 3,5 audio lähtörajapinnan.

● 1 kanavan DC 12V~24V,industrial isolatedpower liuos,higher luotettavuus .

Attention

Kun sarjaportti on kytketty, - GND lanka kahden laitteet on liitettävä välttää polttamalla sarjapiirin ja affectin g viestintä.

OS

Windows CE 6.0 R3

Defend astetta

IP65 (front panel)

 Working ympäristö

● powerDC 12V suositusmarkkinoinnin DC12V~24V power tarjonta, 600mA

● working lämpötila-10~60℃

● storage lämpötila-20~80 ℃

● working kosteus:10~90% RH

 Koko

● shell rakenneplastic

● panel koko:240.80 × 187,50(MM)

● trepanning koko:226.00 × 166,80(MM:)

 Application alue

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, intelligent terminaalit embedded korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

 Software support

● Flash teho-down suojaustoiminnon.

● IDE Visual Studio 2005/2008.net(.net 2,0 Compact)EVC++ Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (degree:0 °/90 °/180 °/270 °)

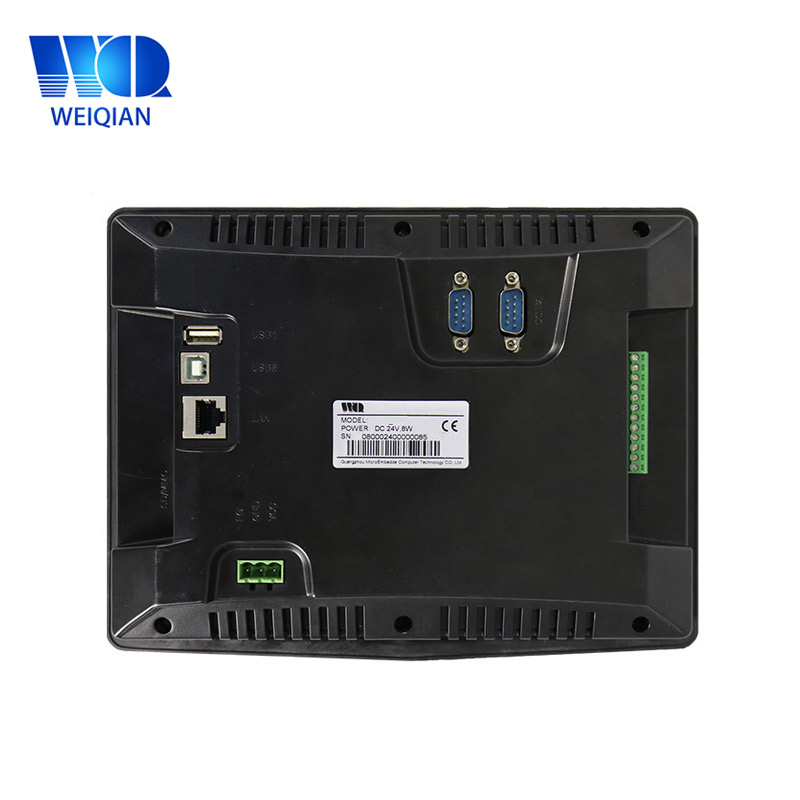

2. Interface määritelmä

1 Voi (Voi- \\ eikäCANL) (Optional)

2 Voi (Voitai+VoiH)

3 GND

4 RS232 COM3---RX

5 RS232 COM3---TX

6 RS232 COM4---RX

7 RS232 COM4---TX

8 RS485 COM2---485B

9 RS485 COM2---485A

10 GND

11 RS485 COM1----485B

12 RS485 COM1-- --485A

2.1 RS232-interface

4 kanavien Ostaessasi lightisolated sarjaporttisupport korkeinlevel baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta-in Win CE system on COM1 COM4. Erityisesti~output tilassaCOM1 ja COM2ei DB9(RS232-)  COM3 ja COM4 voidaan modifioida RS485 rajapintoja.-

2.2 RS485-interface

- vastaavaan porttiinin wince system sanoen COM1 ,COM2. Ei RS485-(COM1COM2/) eimultiplexingasRS 232- (COM1COM2/).

2.3 Voi Linja

- funktio Can bus käyttöliittymä on valinnaista- . Support korkeinlevel baudrate 1-Mbps

2 0,4 power käyttöliittymä

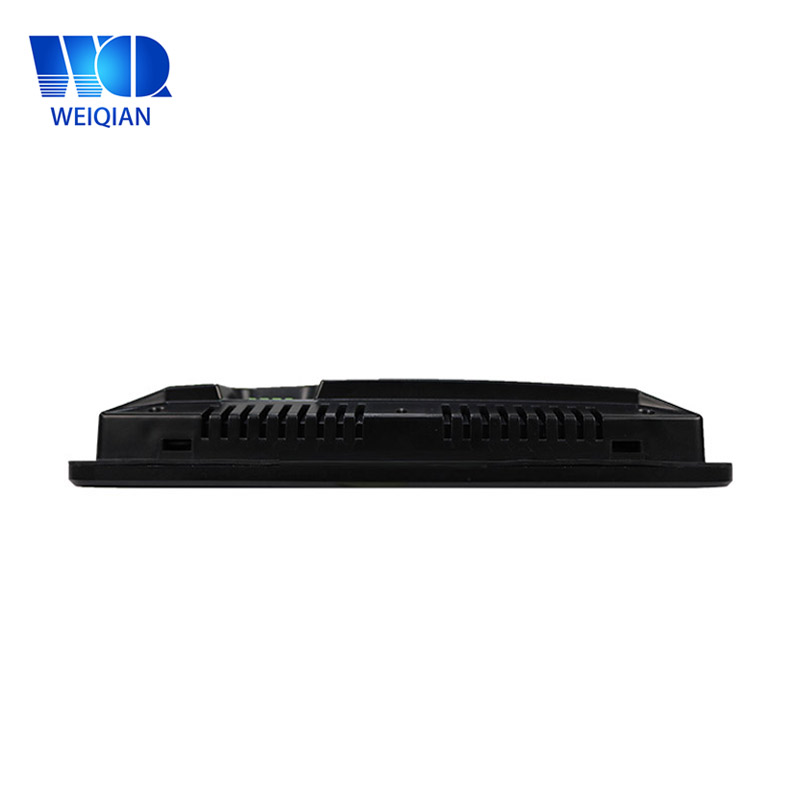

3. Exterior koko

Exterior koko:240.8 x 187,5 x 40,7(MM:)      Trepanning koko :226 x 166,8(MM:)
