1. Parameters

Product mallin

WLX-070R-AP20

Basic parametrit

●CPU: Cortex-A8 arkkitehtuuri, Frequency 1,0 GHz

● Memory 512MB DDR3

Flash:256MB NandFlash

Displaynäytön

● Koko7 tuuman

● Resolution800 × 480

● Wide-temperature tyyppi64K värejä tai 260K värit

● LED backlight:lifetime>25000 tuntia

Touchnäytön

4-wire vastus kosketusnäyttö(driver sisällä)

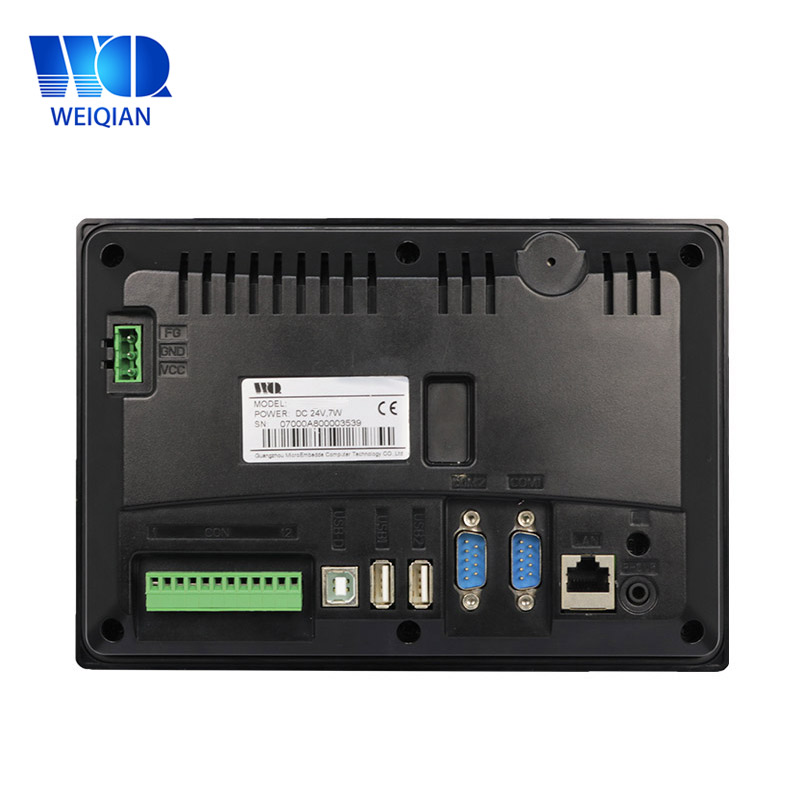

Hardware käyttöliittymä

● 4 kanava eristetty 3-wire RS-232 serial portti(COM1,COM2,COM3,COM4)2 kanavan(COM1,COM2)eimultiplexing RS-485 linja interface.

● 1 kanava eristetty Voi linja.(\\ ei ptional)

● 1 kanavanbuiltin-WIFI moduuli.(optional)

● 1 kanavainen USBdevice liitäntä

● 2channel USB Host liitännän support tavallista USBdevice kuten hiiri keyboard u levy etc.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava SDMMC korttipaikka/,support SD-MMC kortti./

● 1 kanava 3,5audio lähtörajapinnan.

● 1 kanavan DC 12V24V~,industrialpower liuos ,higher luotettavuutta.

Attention

Kun sarjaportti on kytketty,- GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän .

OS

Linux

Defend asteen

IP65 (frontpanel )

Working ympäristö

● powerDC 1224 V~,600mA

● working lämpötila:10-60 ℃~

● storage lämpötila20-80 ℃~

● working kosteus1090% RH~

Koko

● shell rakenneplastic

● panel koko206 × 142(MM)

● trepanning koko:196× 132(MM:)

Application alueella

● industrial ohjausdetection laite,instruments ja m,security seuranta,medical laitteet ja välineet,intelligent päätelaitteiden embedded korkea end sovellus.-

● Support CAN-väylän verkon käyttöönotto.

Softwaresupport

● Flash tehodown suojaustoiminnon.-

● QT Tekijä(QT C++)development,easy käyttötarkoituksen muita ohjelmia joustavasti.

● eas y muuttaa käyttäjändefined aloitusnäyttö.-

● Supportnäytön kierto (degree0 90/180/270/)

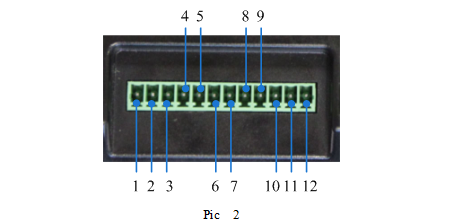

2. Interface määritelmä

1. CANL

2. CANH

3. GND

4. COM3RX-of RS 232-

5. COM3TX-of RS 232-

6. COM4RX-of RS 232-

7. COM4TX-of RS 232-

8. COM2485B-

9. COM2485A-

10. GND

11. COM1485B-

12. COM1485A-

2.1 RS232-interface

4 kanavien,support korkeinlevel baudrate kentän asetukseksi 115200 bps. Vastaava käyttöliittymä-in Linux system IS COM1 COM4. Erityisesti COM1 ja COM2 on 2 ulostulo tyyppiä RS~232 ja RS-485.-

2.2 RS485-interface

- vastaavaan porttiinin Linux system on COM1 ,COM2,ja sama UART portti RS 232-(COM1 COM2/)mutta eri tyypin.  Also,a 120 ohmin (m-)terminal Resistance sisällä.

2.3 CANinterface

- funktio Canbus käyttöliittymä on vapaaehtoista.-Also, a120 ohmin(m-)terminal vastus between Voi+ ja Voi- .

2.4 Virtaliittymässä

Google esitetty kuviossa

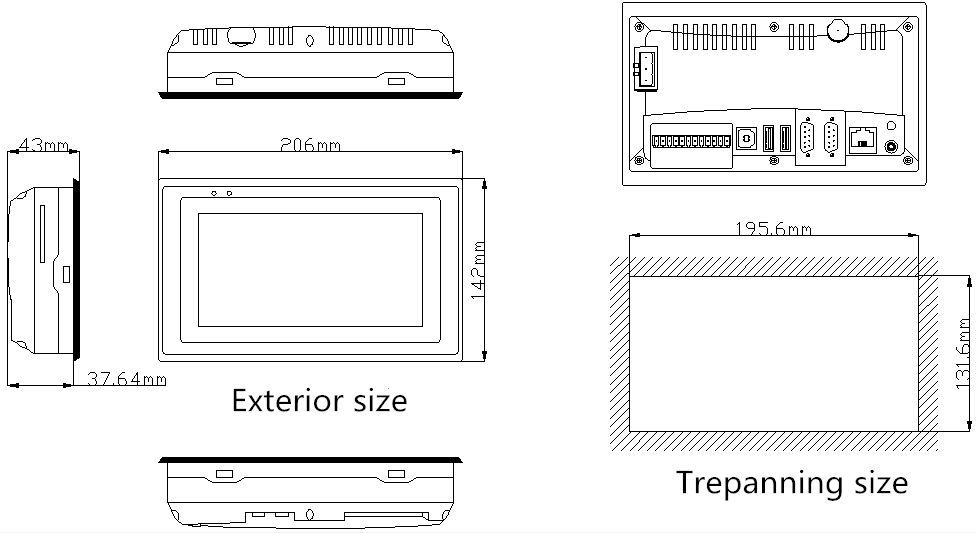

3. Exterior koko

Exterior koko:206 x 142 (MM:)         Trepanning koko :195.6 x 131,6(MM:)
