1.Parameters

1.Product mallin

war-070C-SSR0

Basic parametrit

●CPU;Quad-coreCortex®-A9architecture ; Frequency1.4GHz

● Memory:1GB DDR3

● Flash8GB NandFlash

Displaynäytön

● Koko:7 tuuman

● Resolution:1024 × 600

● Wide-temperature tyyppi16000K värejä tai24 -bittisistä true värejä

● LED backlightlifetime>25000 tuntis

Touchnäytön

Capacitance/Resistance kosketusnäyttö

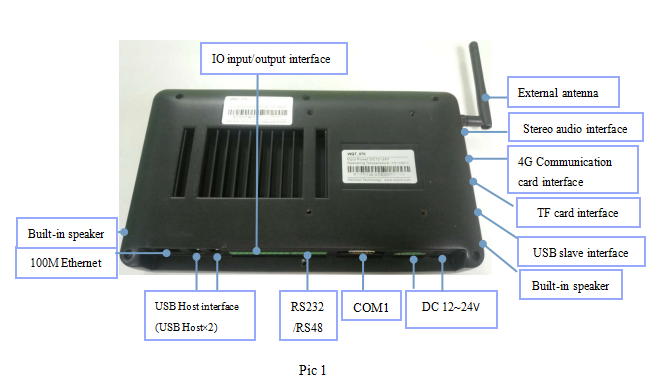

HArdware käyttöliittymä

● 1 kanavanDB9 interface(COM1)(eristäminen valinnainen)

● 1 kanavan3-wireRS-232 serial portti(COM2)(eristäminen valinnainen)

● 1 kanavanRS-485 interface(COM3)(eristäminen valinnainen)

● 4 kanavan IO tuloliitännän, 3 kanava IO-lähdön kautta.

● 1 kanavanUSB Laite interface,supportADB connect onPC Voit vaihdon päivämäärä ja debug sovellus.

●2 kanavanUSB Isäntä interface, tukeausualUSB device kuten hiiri,näppäimistö, U-levy, jne.

● 1 kanavan ulkoinen antenni liitäntä.

● 1 kanavan 100MEthernet liitäntä.

● 1 kanava SD/MMC korttipaikka, tukea TF-kortti.

● 1 kanavan äänen ulostulo liitäntä.

● 2 kanava rakennettiin-in kaiutinliittymä.

● 1 kanavan4G SIM korttiliitäntäpiirille (lisävaruste)

● 1 kanava NFC liitäntä (13.56M), tuki ISO/ISE 14443A/B, ISO/ISE 15693

● 2 kanavanDC 12V~24V ,industrIAL power liuos,higher luotettavuutta.

● Built-in 4G/WIFI/BT/Camera pikselin 500w (valinnainen).

Attention

Kun sarjaportti on kytketty, GND lanka kaksi laitetta on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Android 4.4.2/Android5.1

Defend astetta

IP65 (edessä panel )

Working ympäristö

● powerDC 12V-24V(24V suositus)

● working lämpötila:-10~60 ℃

● storage lämpötila-20~85℃

● workinghumidity10~90% RH

Koko

● shell rakenneplastic

● panel koko235.9×135.9×39.5(MM)

Application alueella

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, älykkään päätelaitteens embedded korkea-end sovellus.

● SupportVoibus verkon käyttöönotto.

Software support

● SupportEclipseAndroid StudioQT LuojaVisual Studio 2015/2017 developmentsupportJAVA/C/C++/C# , jne.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

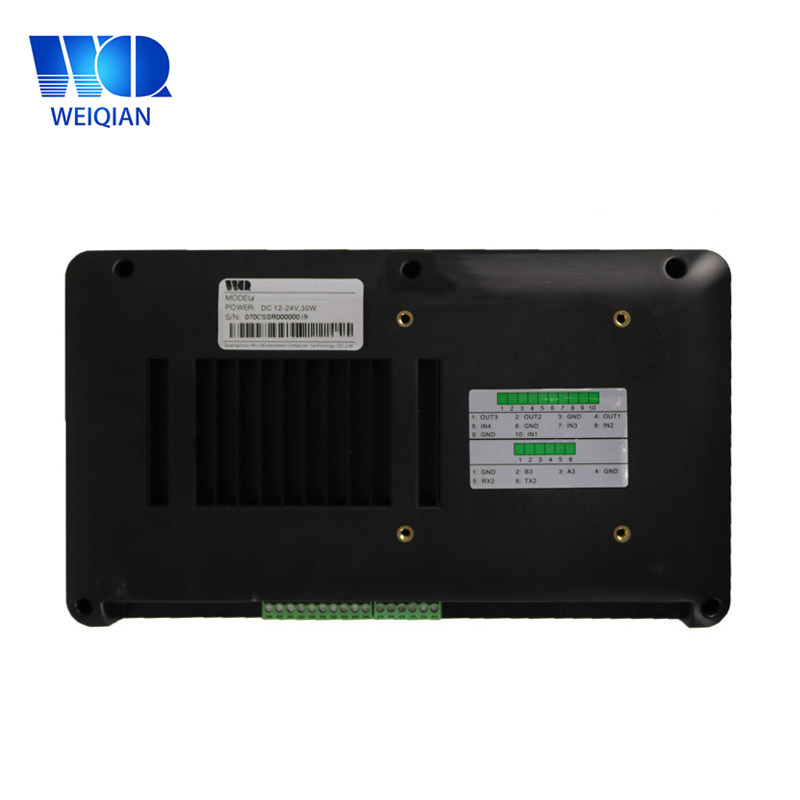

2. Interface määritelmä

1.iO output käyttöliittymä(OUT3)

2.iO output käyttöliittymä(OUT2)

3.GND

4.iO output käyttöliittymä(OUT1)

5.iO input käyttöliittymä(IN4)

6.GND

7.iO input käyttöliittymä(IN3)

8.iO input käyttöliittymä(IN2)

9.GND

10. IO tuloliitäntä(IN1)

11.GND

12.  COM3-B3 ofRS-485

13.  COM3-a3 ofRS-485

14.  GND

15.  COM2-Rx2 ofRS-232

16.  COM2-TX2 ofRS-232

2.1 RS-232 interface

2 channel RS-232 serial portti,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaavainterface inAndroidsystem on COM1, COM2.

2.2 RS-485 interface

- vastaavaan porttiin inAndroidsystem sanoen COM3.

 2.3 POwer liitäntä

Google esitetty kuviossa:

3.Exterior koko

Exterior koko (ilman antenna)235.9×135.9×39.5(MM)
